Puteți restrânge aproape fiecare decizie a cablului de încălzire pentru zone periculoase la patru întrebări: ce permite clasificarea zonei, sub ce clasă de temperatură trebuie să rămână cablul, ce sarcină trebuie să îndeplinească și dacă terminațiile și controalele poartă aceeași aprobare ca și cablul. Răspundeți la ele în această ordine și lista scurtă scade de obicei la doi sau trei candidați.
O linie de condens de 6 inci face rost. Are nevoie de o temperatură de menținere de 80 °C, vede o evaporare de 150 °C de două ori pe an, se află într-o zonă din Zona 1 cu un grup de gaz IIB și o clasă T3 și parcurge 320 m. Schimbați un fapt și răspunsul se schimbă. Ridicați evacuarea aburului la 200 °C și cablul izolat mineral devine singura opțiune sigură. Întindeți alergarea la 3 km și urmărirea efectului pielii începe să concureze.
Cele patru hotărâri, în ordinea care contează
Aplicați aceste patru filtre înainte de a deschide un catalog, deoarece fiecare elimină opțiuni în loc să le adauge.
- Clasificarea zonei și grupa de gaz sau praf. Zona 1, Zona 2, grupul și gradul de praf decid ce poate fi instalat.
- Clasa de temperatură și temperatura maximă de proces. Aceasta stabilește plafonul temperaturii suprafeței pentru mantaua cablului, nu numai pentru conductă.
- Datoria. Mențineți temperatura, dimensiunea conductei, izolația, mediul ambiant, tensiunea de alimentare și lungimea de rulare setați wați pe metru de care aveți de fapt nevoie.
- Hardware de sistem. Cablurile reci, cutiile de joncțiune, termostatele, senzorii și protecția împotriva defecțiunii la pământ decid dacă aprobarea supraviețuiește instalării.
Inversați ordinea și obțineți eșecul clasic al proiectului: cablu cumpărat la preț, apoi o reproiectare cu șase săptămâni înainte de pornire, deoarece cutia de joncțiune era IP66 mai degrabă decât Ex e.
Pasul 1: Citiți împreună clasificarea zonei și clasa de temperatură
Zona și divizia descriu același risc cu documente diferite
Practica IEC și ATEX împarte o fabrică în zone, în timp ce America de Nurd utilizează diviziuni. Zona 1 este în general egală cu Clasa I, Diviziunea 1 și Zona 2 este egală cu Diviziunea 2. Consecința practică este simplă: un cablu certificat pentru Divizia 2 nu va îndeplini o specificație pentru Zona 1, chiar dacă cele două descrieri sună interschimbabile într-un document de licitație.
| Locație (IEC / ATEX) | echivalent nord-american | Ce înseamnă pentru urmărirea căldurii |
|---|---|---|
| Zona 0 | Clasa I, Divizia 1 (rar) | Urmărirea în mod normal exclusă; numai circuite intrinsec sigure |
| Zona 1 | Clasa I, Divizia 1 | Urmarirea Ex e sau Ex d cu terminari certificate; majoritatea liniilor petrochimice |
| Zona 2 | Clasa I, Diviziunea 2 | Nivel de protecție mai scăzut acceptat; fereastra de eroare este scurtă, nu zero |
| Zona 21 / 22 | Clasa II, Divizia 1/2 | Carcase etanșe la praf plus controlul temperaturii suprafeței |
Clasa de temperatură este o limită de suprafață, nu o evaluare a produsului
Clasa de temperatură a gazului sau a prafului prezent limitează temperatura suprafeței a tot ceea ce este instalat în zonă: 450 °C pentru T1, 300 °C pentru T2, 200 °C pentru T3, 135 °C pentru T4, 100 °C pentru T5 și 85 °C pentru T6. Temperatura mantalei este setată de oricare dintre acestea este mai fierbinte, fluidul de proces sau ieșirea proprie a cablului și este locul în care majoritatea proiectelor sunt prinse.
- O linie de 100 °C într-o zonă T4 (135 °C) lasă doar 35 °C de spațiu liber.
- Un ciclu de evaporare la 150 °C exclude orice cablu clasificat T5 sau T6.
- Un design controlat, în care un termostat sau un limitator oprește cablul să ajungă la maxim, este adesea singura modalitate de a menține cablul de ieșire ridicată într-o clasă de temperatură scăzută.
Pentru modurile de defecțiune pe care certificarea singură nu le împiedică, citiți nota noastră despre dacă cablurile de încălzire cu autoreglare sunt sigure pentru utilizare în zone periculoase .
Pasul 2: Potriviți familia de cabluri cu sarcina
Pentru majoritatea conductelor din Zona 1 sub 150 °C, banda de autoreglare sau de limitare a puterii este cel mai ieftin răspuns conform. Peste aceasta, sau acolo unde atmosfera atacă polimerii, cablul izolat cu minerale câștigă. Pe conductele lungi de câțiva kilometri, urmărirea efectului pielii este singura alegere practică.
| Familia de cabluri | Interval de menținere tipic | Tăiați la lungime la fața locului | Cel mai potrivit |
|---|---|---|---|
| Auto-reglare | Protecție împotriva înghețului la 120 până la 150 °C | Da | Zona 1 or 2 pipe, tank and instrument lines |
| Limitarea puterii | Aproximativ 110 până la 150 °C | Da | Linii de lungime medie care necesită o densitate de ieșire mai mare |
| Putere constantă | 150 până la 250 °C și peste | Paralel da, seria nr | Linii de temperatură înaltă cu un design controlat |
| Izolat mineral | 400 °C și peste | Nu, lungimi din fabrică | Temperatură ridicată, coroziune, abuz mecanic |
| Efect de piele | Rânduri lungi, până la aproximativ 200 °C | No | Conducte lungi de câțiva kilometri |
Cablul de limitare a puterii, cum ar fi seria ACCCT, se află între cele două extreme: ieșirea sa este mult mai stabilă decât banda autoreglabilă și poate fi totuși tăiat la lungime pe șantier, ceea ce contează când o linie este modificată în timpul construcției.
Cabluri de urmărire a căldurii de limitare a puterii ACC-CT pentru linii de proces Ieșire stabilă de limitare a puterii, flexibilitate de tăiere în câmp la lungime și jachete rezistente la substanțe chimice se potrivesc pentru menținerea temperaturii procesului și protecția împotriva înghețului pe liniile modificate. Vizualizare produs → Cablul cu izolație minerală este soluția de rezervă care devine adesea prima alegere pe liniile fierbinți sau expuse mecanic, deoarece tolerează temperaturile învelișului pe care polimerul nu le poate atinge, iar mantaua sa metalică oferă conductorului o protecție mecanică reală.
Pasul 3: Teaca, impletitura si problema coroziunii
Jachetele din polimer nu sunt interschimbabile
Jachetele standard din PVC aparțin protecției interne împotriva înghețului, nu unei unități de proces. Jachetele de fluoropolimer rezistă hidrocarburilor și majorității solvenților, dar încă se înmoaie la temperaturi ridicate și unele aromatice le pătrund de-a lungul anilor de funcționare.
Învelișurile metalice există deoarece unele atmosfere mănâncă polimeri
Platformele offshore, zonele cu apă de răcire bogate în clorură și serviciul acru distrug rapid împletitura din oțel inoxidabil, motiv pentru care există învelișul Alloy 825. Pe o specificație limitată de clorură, alegerea tecii este o decizie de coroziune, nu una de marketing.

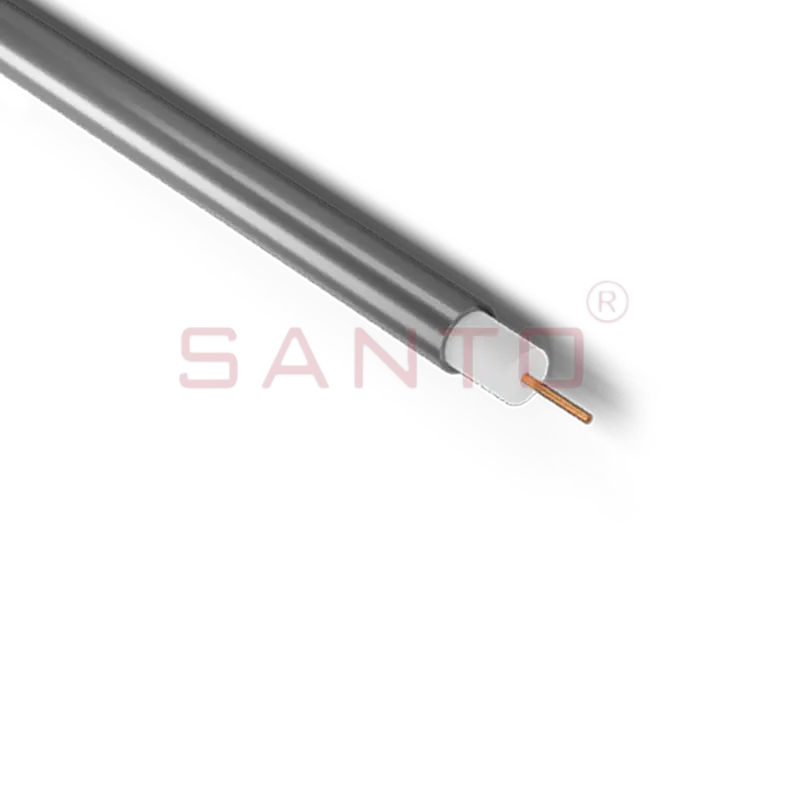

Cablu de încălzire cu izolație minerală din aliaj 825 pentru zone periculoase Urmărirea căldurii MI rezistentă la coroziune pentru protecția împotriva înghețului la temperaturi ridicate și menținerea temperaturii în servicii offshore bogate în cloruri, petrol, gaze, produse chimice și energie. Vizualizare produs → Pasul 4: Terminații, comenzi și protecție împotriva erorilor la pământ
Certificatul de zonă periculoasă al unui cablu se oprește la cablul său rece. Indiferent în care aterizează plumbul rece, trebuie să aibă aceeași zonă, grup de gaz și clasă de temperatură, sau instalația este neconformă, indiferent cât de bun este cablul.
- Cutii de joncțiune în versiunile Ex e sau Ex d, cu presetupe certificate adaptate la diametrul cablului.
- Termostate pentru zone periculoase, fie de tip inducție în conductă, fie de tip senzor de suprafață, astfel încât circuitul pornește la sarcină mai degrabă decât la presupuneri ambientale.
- Senzori de temperatură aprobați Ex. Gama MMP-PT100Ex măsoară până la 482 °C, ceea ce acoperă sarcinile de evacuare a aburului și de urmărire la temperatură înaltă.
- Protecție împotriva defecțiunii la pământ pe fiecare ramură. Practica IEC și NEC 427.22 se așteaptă atât, iar 30 mA este un nivel de declanșare obișnuit.

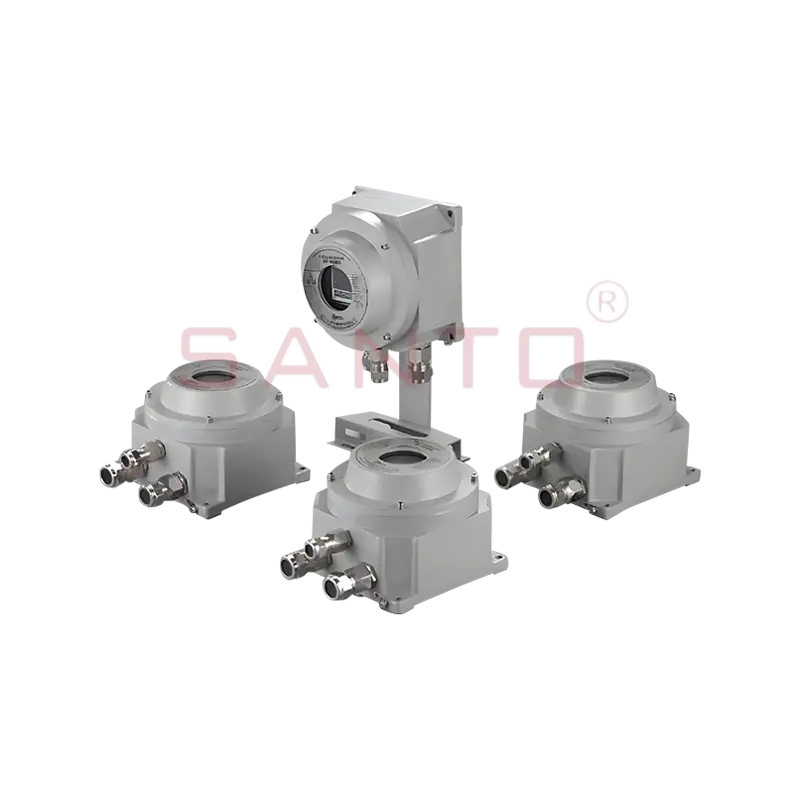

Controler de temperatură HDBK-WK rezistent la explozie pentru urmărirea căldurii electrice Accesoriu inteligent pentru controlul temperaturii terminalului care înlocuiește termostatele mecanice, cu funcții de protecție, avertizare, monitorizare și comunicare pentru sistemele electrice de urmărire. Vizualizare produs → Verificări de punere în funcțiune și întreținere care detectează probleme reale
Patru verificări le rambursează costul în primul an de funcționare, iar omiterea lor este modul în care proiectele sigure devin instalații nesigure.
- Măsurați rezistența de izolație pe fiecare circuit la 500 VDC înainte ca izolația termică să fie închisă și din nou înainte de alimentare.
- Efectuați un sondaj termografic sub sarcină odată ce linia s-a stabilizat, cu cablul sub tensiune și la temperatura normală de proces.
- Verificați din nou clasa de temperatură ori de câte ori temperatura procesului sau produsul se modifică; un cablu compatibil la 90 °C poate să nu fie la 140 °C.
- Inspectați cutiile de joncțiune pentru umiditate la fiecare oprire și păstrați desenele așa cum sunt construite care arată traseul urmei.
Întrebări frecvente
Poate fi folosit cablul de autoreglare în Zona 1?
Da, atunci când are certificarea corectă pentru zone periculoase și temperatura învelișului său rămâne în clasa de temperatură a zonei. Cablul în sine este rareori problema; terminarile sunt de obicei.
O zonă periculoasă are întotdeauna nevoie de un termostat?
Nu. În Zona 2, cu o temperatură scăzută de menținere, cablul de autoreglare și o cutie de joncțiune aprobată sunt adesea suficiente. În Zona 1 cu densitate mare de putere, un termostat sau un limitator este ceea ce menține T-rating-ul valabil.
Cablul cu izolare minerală poate fi tăiat la lungime pe șantier?
In general nu. Cablul MI este furnizat în lungimi din fabrică cu terminații sigilate, astfel încât comandarea lungimii potrivite este o sarcină de proiectare, nu un detaliu de instalare.
Ce se întâmplă dacă temperatura procesului crește după punerea în funcțiune?
Reluați imediat verificarea clasei de temperatură. O creștere cu 30 °C a temperaturii liniei poate împinge o instalație conformă în afara gradului său T, iar soluția poate fi o familie de cabluri diferită, mai degrabă decât un termostat diferit.
Dacă aveți desenul de clasificare a zonei, dimensiunea liniei, detaliile de izolație și temperatura de menținere necesară, selecția devine un scurt exercițiu de inginerie în loc de o dezbatere. Trimite aceste patru articole inginerilor noștri prin intermediul pagina de contact și vom reveni cu o familie de cabluri, o densitate de putere și hardware-ul potrivit cu clasificare Ex.
